本倒樁儀是根據我國機動車駕駛員考試辦法的規定來研制的新技術產品。 一、作用：準確評判倒樁成績，即能用于考試，又能用于訓練。 二、優點： 規范，它“一視同仁”、科學、公正、準確、可靠性高 三、組成： 1.監控計算機 2.無線發身接收機 3.數據采集板 4.數據采集裝置 5.樁位裝置，包括線外監控、吊桿、吊桿龍門架 6.電子顯示屏 7.打印機 8.語音提示

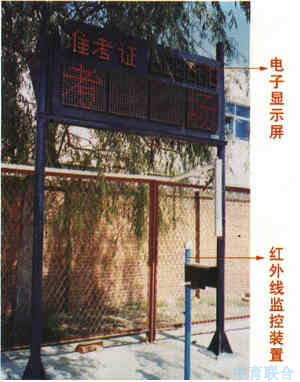

功能說明： 1 、對以下各類駕駛錯誤均能準確及時通過計算機、無線發射接收機、打印機、自動熄火、電子顯示屏和語音提示反映出來，判為不及格。 （ 1 ）、碰擦樁桿（吊桿）； （ 2 ）、車身壓越線； （ 3 ）、移庫不入； （ 4 ）、不按規定路線、順序行駛； （ 5 ）、中途停車兩次； （ 6 ）、熄火。 對無以上駕駛錯誤判為 “ 及格 ” ，打印機在準考證成績欄中打印出成績。 2 、監控計算機能將考試學員的姓名、準考證號碼、考試時間、考試成績等資料自動存入電腦中，便于車管駕考部的查詢、調取。 3 、可以由上微機控制吊桿的自由移動，以適應大中小任意兩類的組合考試車輛的考試。 4 、上微機系統可以實時的跟蹤到考車的運動位置，描述出考車的運動軌跡。                 六、配置表： 汽車駕駛員電子倒樁儀 序號 配置部件名稱 數量 1 主計算機（PIII） 1臺 2 佳能BCJ-1000型彩色噴墨打印機 1臺 3 進口超亮LED像管顯示屏尺寸（164x77cm) 顯示四個漢字 每個尺寸（36x36cm) 顯示六個數字 每個尺寸(18x12cm) 1幅 4 龍六架 長9.5mx高3.5m 2組 5 吊桿(內含磁信號器件) 6根 6 紅外線發射裝置 （進口） 6套 7 紅外線接收裝置 (進口） 6套 8 無線接收監控主機(A機） （進口） 1套 9 車載動態無線發射機(B機) （進口） 1套 10 汽車動態信息采集裝置 1套 11 大車氣剎自動剎車系統 1套 12 對話機 1組

序號 型號 產品名稱 1 YW-300B 大(貨)車型,具有違規自動剎車功能 2 YW-300C 小車型,具有違規自動熄火功能 3 YW-300A 大客車型,具有違規自動剎車功能 4 YW-300BC 大(貨)車和小車套庫型 5 YW-300AC 大客車和小車套庫型 6 YW-300AB 大貨車和大客車套庫型 7 YW-300ABC 大客\大貨\小客三套庫型 8 YW-300T 大客\大貨\小客視頻監控自動變庫套 9 YW-300TA 視頻監控固定庫套 10 YW-300-自選型 (客戶自選,訂車型)按各種車型生產 樁考主要設備與功能 1.1樁考系統概述 該系統是一個計算機控制的綜合性系統，它采用先進的電子傳感、非電量采集、計算機數據處理等技術。使用公安部統一規范的數據庫，能夠科學、規范、有序地自動完成機動車駕駛員場地考試全過程，能夠精確記錄、判斷考生操縱駕駛機動車的真實能力，能夠精確記錄、判斷考生在考試過程中觀察、判斷、預防、應變及綜合控制機動車的實際水準及對交通法令法規的熟悉程度。真正體現了公平、公正、公開的原則，確保了考試質量。 1．用于正式考試:完全遵從《機動車駕駛?cè)藰犊枷到y(tǒng)》國家標準（GAT554-2008）及公安部91號令設計； 2．用于模擬考試，電子倒樁學習，練習:按照正式考試模式,進行考前訓練,顯示考試路線圖、考試成績,但不存儲打印.不破壞預先錄入的學員信息； 1.2系統組成 1.2.1采用先進的視頻圖像實時處理技術 監控考試全過程，實現行車路線、中停、考試全過程的計算機自動判別，實時顯示考車的路線軌跡，并在報表中打印出真實的行車路線軌跡圖； 1.2.2不需要改裝車輛，實時描繪考車運動軌跡 對考試過程可進行全程跟蹤錄像。如對判斷有異議可調出錄像進行核查； 1.2.3采用視頻跟蹤和紅外線變化判斷，操作方便 該系統采用了視頻跟蹤和紅外線的變化情況來判斷考車在考場中運行狀態，無需改動車輛，也無需每輛考車配備專用設備，任何同種車型的車輛都可進入考場考試，特別適用駕�？记半娮訕队柧殻� 1.2.4技術先進。 運用最先進的數據采集技術，遠程采集，控制計算機可以遠離考場，無需在考場附近加蓋操作控制室，可以利用駕校已有的辦公室（可遠離場地 500米）。也可根據用戶要求采用全網絡控制，即運用網絡接口數據采集模塊，網絡接口攝像設備，無線音響，網絡接口LED電子燈牌，設置好IP地址，并入駕校局域網內，駕校任何地方的計算機裝入駕考軟件，都可進行考試（也可采用無線網絡設備進行控制）。 1.2.5系統可靠、故障率極低. 該系統采用進口芯片對射遠紅外傳感器（對射距離 60m)，對于車身出線的判斷紅外線檢測設備穩定可靠，抗干擾性強，不受外界溫度條件、中小陣雨，中小雪，霧（能見度〈 100米〉，8級以下風力，考車尾氣等因素的干擾可以正常進行考試且無誤判; 1.2.6庫位樁桿耐受外力沖擊 不銹蝕、不易彎曲，可抗8級以下風力，樁桿內的振動傳感器反應靈敏，碰擦撞桿后能迅速判定，并且能自動回位。不產生誤判現象; 1.2.7場地布線 場地采用綜合布線系統，能滿足場地內語音、數據、圖像、監控等系統中信號傳輸?shù)囊蟆?/span> 1.2.8庫型構造 考試庫型的外型框架尺寸滿足公安部令第91號中所規定的考試車輛要求所需�？紟彀惭b牢固、結構穩定，不受任何外界因素干擾。 1.2.9公共信息廣播 具備公共信息廣播功能，為考場提供信息發布，考試判定語音廣播，緊急廣播及背景音樂播放。 1.2.10顯示、打印功能 樁考系統在計算機顯示器上顯示考生信息、考試場地全景，以不同顏色顯示考車實時路線軌跡、設備狀態、考試信息提示等�？筛鶕�(jù)需要打印有關內容，學習駕駛員考試合格后，能單獨打印"樁考成績單"、真實考試路線軌跡圖和"樁考成績一覽表"等。 1.2.11現場監控功能。 系統具有錄像和監控的功能，能對整個考試全過程實時錄像（錄像結果可自動設置保存天數，）并可在任何時候?qū)Ρ４娴匿浵窕胤拧Ｒ曨l實時監控錄像回放功能。 1.2.12硬件故障自動診斷. 為了在考試中避免硬件故障影響考試，每次開考前系統自動檢測電子樁中的所有傳感器狀態，及時排除故障。 1.3設備配置及功能說明 1.3.1系統管理軟件功能 1．樁考系統管理軟件界面簡潔，操作使用方便； 2．具備有考生信息登錄、約考、補考交費、考官分配、考車分配、實時監控、學員成績?nèi)霂臁⒉樵�、統計、打印、自動備份等功能； 3．與科目二場內路考儀系統實時連接，實現科目二樁考與科目二路考的連續不間斷考試（前提是接口由用戶提供，與公安系統聯網需另加聯網費用）； 4．具備與車管所全國統一版機動車駕駛證管理系統聯網的規范接口，隨時可實現與駕駛證管理系統實時聯網，自動下載考生約考信息，實時回傳考試成績； 5．管理軟件易維護，如發生故障，具有數據保護和恢復功能。 1.3.2技術指標 電源       AC：220V±10％、50HZ 消耗功率　 小于300W 環境溫度　 －20℃～ 40℃ 相對濕度 　小于80％ 連續運行時間　12小時 系統錯誤反應時間： 400ms 13.5樁考系統附圖
