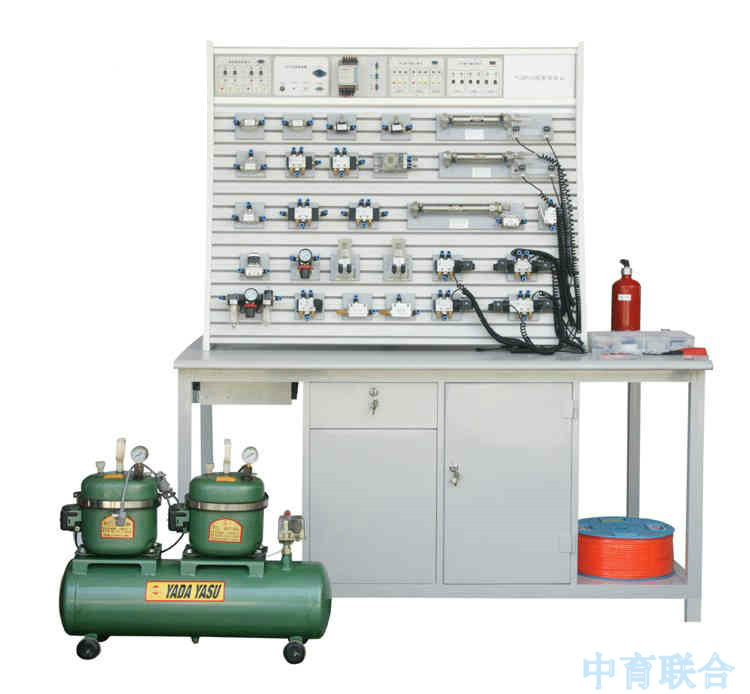

ZYQPC-T鋁槽式鐵桌氣動PLC控制實驗臺
一.概述：氣動PLC控制實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器
（PLC）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
該系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《
PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計,可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。
二.特點
1.ZYQPC-T鐵桌鋁槽式氣動PLC控制實驗設備采用了鐵桌鋁槽結構，實驗元件可左右自由移動，靈活性更大。
2.實驗氣動元件均裝有鋁制專用底板，實驗時組裝快捷，方便。
3.實驗電氣控制采用低壓直流24V電源，實驗回路控制安全。
4.電氣主控制單元采用PLC可編程序控制器，可與PC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程控制器控制的優越性，加深對PLC可編程控制器的了解及掌握。此類產品的主要型號如下：
ZYOPC-22-T 鋁槽式鐵桌雙面雙套氣動PLC控制實驗臺
ZYQPC-21-T 鋁槽式鐵桌雙面合一氣動PLC控制實驗臺
ZYQPC-11-T 鋁槽式鐵桌單面單套氣動PLC控制實驗臺
三.技術參數
1.PLC可編程序控制器：三菱FX1s-14MR型主機，8輸入、 6輸出(繼電器輸出）
2.直流電源：輸入 AC 220V 輸出：DC24V/3A
3.空氣壓縮機（基本配置小型機）：電源：AC220V 電機功率：360W
4.公稱容積：10L 額定輸出氣壓 0.7MPa
5.實驗臺外形尺寸： 1500mm×1000mm×825mm
6.實驗支架尺寸：1130mm×600mm×925mm
四.基本配置
(一）氣動元器件配備：
空氣壓縮機，空氣過濾、減壓、油霧器三聯件，減
壓閥，手動換向閥，電磁換向閥，氣控換向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸，行程開關（常閉、常開）等。
（二）電氣模塊：
1.直流24V（3A）電源單元
2.PLC可編程序控制器
3.PLC電氣控制輸入單
4.PLC電氣控制輸出單元
5.繼電器控制單元
（三）附件
菲力格-300專業工具配件箱
五.基本實驗回路
1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.單作用氣缸速度控制回路
4.雙作用氣缸的調速回路
5.雙作用氣缸雙向調速回路
6.速度換接回路
7.緩沖回路
8.二次壓力控制回路
9.高低壓轉換回路
10.計數回路
11.延時回路
12.過載保護回路
13.互鎖回路
14.單缸單往復控制回路
15.單缸連續往復動作回
16.直線缸，旋轉缸順序動作回路
17.多缸順序動作回路
18.雙缸同步動作回路
19.四缸聯動回路
20.卸荷回路
21.或門型梭閥的應用回路
22.快速排氣閥應用回路
|
