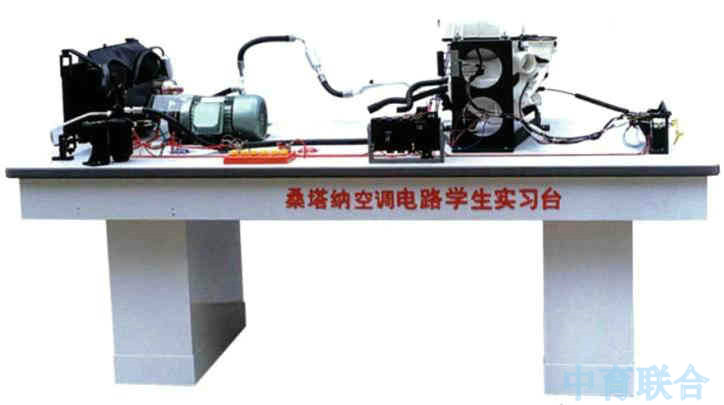

桑塔納空調仿真實驗臺
根據全國各地汽車專業學校老師的要求，我廠最新推出一款汽車空調仿真實驗臺，此臺能使學生很清楚的了解和掌握該系統的組成、結構和工作原理。學生可以在教室內進行實物操作，從而更好地學習和掌握該系統知識，提高學生的動手能力，是學校提高教學質量的理想教儀。
結構組成：
本產品為臺式結構，整體采用優質雙面板制做而成，外形美觀大方、操作方便、透明直觀。臺上所示均為實物，有蒸發器、低壓軟管、壓縮機、高壓軟管、冷凝器、貯液干燥器、高壓閥、膨脹閥、低壓閥、壓力開關、控制裝置。
該臺空調壓縮機的動力來自三相電機的驅動。
空調控制系統的工作電路：
空調控制系統的工作電路圖參考全車電氣線路圖，其工作原理如下：
進風量和進風速度可通過控制鼓風機V2的轉速來進行調節，單擲五位開關E9和調速電阻N23，使鼓風機V2有各種不同的轉變。來自30號線電源，經保險絲S23，再通過由X號線電源控制的位于中央電器板內的空調繼電器J32的觸點傳到鼓風機五位開關E9。0位為空檔；1位為轉速I，因串聯了N23的全部電阻，轉速最低；2位為轉速II，此時串聯N23中的大部分電阻，轉速略高于轉速1；3位為轉速III，因只串聯N23中的一小部分電阻，轉速高于轉II；4位為直接檔，沒串聯電阻，轉速最高。
在外界溫度高開10℃時，位于新鮮空氣進氣口外的環境溫度控制開關F38合上，此時可以使用制冷系統，若環境溫度低于1.67℃，溫控開關F38斷開，制冷系統不能工作。在F38合上時，按下空調開關，A/C（E30），×號線電源保險絲S14及空調開關E30，接通位于E30內的空調指示燈K46，并經F38接通新鮮空氣電磁閥N63，關團新鮮空氣進口，車內空氣進行內循環。電源同時經過溫控開關F38接通位于節氣門內的步進電機，提高發動機的怠速轉速。另一條電路經過位于貯液罐上的低壓開關F73，接通壓縮機的電磁離合器N25，使壓縮機工作。蒸發器溫控開關F33位于蒸發箱冷風進風口，在低于0℃時，F(xiàn)33斷開，在高于2℃時合上，其作用是防止蒸發箱結霜。低壓開關F73的動作壓力為200KPA，低于200KPa時打開，高于200KPa時合上。在制冷系統工作的同時，空調斷器J32的另一雙接頭斷電器合上接通鼓風機V2，這樣盡管鼓風機開關E9在0位，也可使鼓風機以轉速I工作，同時也使冷卻風扇V7工作，確保熱交換工作順利進行。冷卻風扇的轉速主要由風扇控開關F18和空調高壓開關F23控制。當冷凝器出口壓力高于150KPa時，開關F23團合，30號線電源接至風扇電機高速端，風扇高速動轉，當壓力低于1500KPa，時開關F23斷開，風扇無高速，當冷凝器出口的溫度高于105℃時，開關F18的高溫部分開關閉合，30號線電源接至風扇電機高速端，風扇高速運轉；當溫度高于95℃，開關F18的低溫部分開關閉合，30號線電源接至風扇電機低速端，風扇低速運轉。
規格:210×120×100cm
1、先將兩小柜放好至規定距離，再將臺面對準放好即可。
2、取下電瓶加液至規定線位（如有溢出，擦凈電瓶外部），放回原位，接好正負兩級，30分鐘后即可。
3、插好380V電源，打開充電開關，打開起動開關，打開空調開關，即可演示。
注意事項：
當電瓶充電時，如有液體溢出，及時擦凈，以免腐蝕臺面。
|
