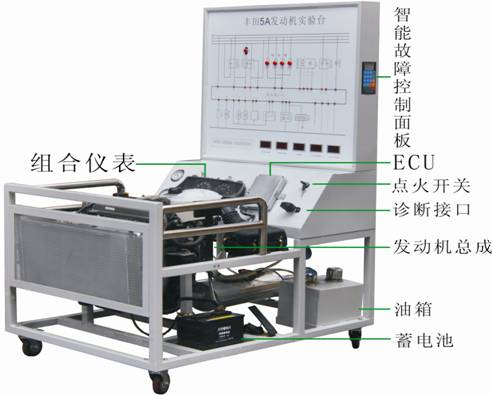

豐田 5A發動機實驗臺

產品名稱：豐田系列發動機實驗臺（ 5A-FE）

產品簡介：

●型號：ZY-F8232-16

●尺寸：1500×1000×1800（長*寬*高）

●使用環境： -5℃~ 40℃；濕度≤80%

●發動機類型：豐田 5A-FE電控發動機

●發動機型號： 5A-FE

●排量： 1.8L

●機油等級：API（美國石油學會）標準SG級

●蓄電池：免維護蓄電池60AH

產品組成：

豐田5AFE發動機總成和發動機控制單元、原車線束、儀表總成、冷卻液溫度傳感器、進氣溫度傳感器、節氣門控制總成、進氣壓力傳感器、氧傳感器、點火開關、整套散熱機構、汽油箱和汽油泵總成、蓄電池、電源總開關、五個數字電壓表、真空壓力表及燃油壓力表、帶有完整彩色電路原理圖面板、外接式檢測端子，智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書。

功能特點

1、適用于各類學校汽車專業的實操培訓與考核

2、真實的電控發動機全套系統零部件展示如：發動機總成和發動機控制單元、原車線束、儀表總成、冷卻液溫度傳感器、進氣溫度傳感器、節氣門控制總成、進氣壓力傳感器、氧傳感器、

3、操縱各控制開關，可動態演示發動機的各種運行狀況。

4、設置相關儀表和指示燈，可動態演示發動機的各種運行狀況，實時顯示發動機的狀態、靜態信號參數

5、設置各傳感器和執行器故障模擬開關，可真實展現發動機在各種故障下的工作狀況。

6、設置檢測端子，可供學員使用儀器檢測發動機各種工況下的信號以及數據：1）可運行各工況；2）實訓臺面板上繪有電路圖；3）實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的各種電信號；4）實訓臺面板上安裝有各種儀表、可實時顯示參數變化。

7、實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行自診斷。

8、實訓臺配備有智能故障設置裝置。

9、臺架附有專利證書復印件，萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所有材料如方鋼、角鋼等采用國際標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化、不褪色。

10、附帶配套的一體化教學資料：5AFE維修手冊，一體化教案（含機械模塊、執行器模塊、傳感器模塊、電控模塊、診斷模塊、常見故障分析與排除模塊、考核模塊）、一體化指導手冊各1套；

11、印刷：采用高強度高粘性的鋁塑板，內容為大型彩色發動機系統電路圖。

   【圖片僅供參考】

豐田 8A發動機實驗臺

產品名稱：豐田系列發動機實驗臺（ 8A）

產品簡介：

●型號：ZY-F8232 -8A

●尺寸：1500×1000×1800（長*寬*高）

●使用環境： -5℃~ 40℃；濕度≤80%

●發動機類型：豐田 8A電控發動機

●發動機型號： 8A

●排量： 1.8L

●機油等級：API（美國石油學會）標準SG級

●蓄電池：免維護蓄電池60AH

產品組成：

豐田 8A發動機總成和發動機控制單元、原車線束、儀表總成、冷卻液溫度傳感器、進氣溫度傳感器、節氣門控制總成、進氣壓力傳感器、氧傳感器、點火開關、整套散熱機構、汽油箱和汽油泵總成、蓄電池、電源總開關、五個數字電壓表、真空壓力表及燃油壓力表、帶有完整彩色電路原理圖面板、外接式檢測端子，智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書。

功能特點

1、適用于各類學校汽車專業的實操培訓與考核

2、真實的電控發動機全套系統零部件展示如：發動機總成和發動機控制單元、原車線束、儀表總成、冷卻液溫度傳感器、進氣溫度傳感器、節氣門控制總成、進氣壓力傳感器、氧傳感器、

3、操縱各控制開關，可動態演示發動機的各種運行狀況。

4、設置相關儀表和指示燈，可動態演示發動機的各種運行狀況，實時顯示發動機的狀態、靜態信號參數

5、設置各傳感器和執行器故障模擬開關，可真實展現發動機在各種故障下的工作狀況。

6、設置檢測端子，可供學員使用儀器檢測發動機各種工況下的信號以及數據：1）可運行各工況；2）實訓臺面板上繪有電路圖；3）實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的各種電信號；4）實訓臺面板上安裝有各種儀表、可實時顯示參數變化。

7、實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行自診斷。

8、實訓臺配備有智能故障設置裝置。

9、臺架附有專利證書復印件，萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所有材料如方鋼、角鋼等采用國際標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化、不褪色。

10、附帶配套的一體化教學資料： 8A維修手冊，一體化教案（含機械模塊、執行器模塊、傳感器模塊、電控模塊、診斷模塊、常見故障分析與排除模塊、考核模塊）、一體化指導手冊各1套；

11、印刷：采用高強度高粘性的鋁塑板，內容為大型彩色發動機系統電路圖。

LS400發動機實驗臺

系統組成：

采用LS400發動機及控制系統實物為基礎，配有信號顯示檢測試驗臺，組合儀表、傳感器與執行器、故障設置區、數字電壓表、彩色發動機原理電路圖等。

功    能：

1．發動機運行平穩，加速有力，排放達標，能滿足電控柴油發動機的實踐教學要求。

2.實訓臺面板安裝有發動機電控單元檢測端子，可在面板上直接測量電控單元每個管腳的信號參數，使用萬用表或示波器完成整個電控系統的檢測和排故訓練。

3.可按需要任意設置故障，并可對照原理圖現場檢測和診斷故障。可模擬實際運行情況、可設置多種常見故障。

4.系統配有儀表、電壓表，油壓表及真空表顯示發動機運行各種工況。

5.裝有LED噴油器顯示燈,顯示發動機工作時序和轉速高低。

6.配備I檢測端口，可用檢測儀讀取故障碼清除故障碼，動態數據流讀取，波形分析、遠件執行、

7.金屬鋁質面板繪制彩色發動機原理圖直觀易懂，堅固耐用，美觀大方。

8.鋼結構支架經噴塑工藝制作而成，安全可靠、可移動臺架。

【圖片僅供參考】

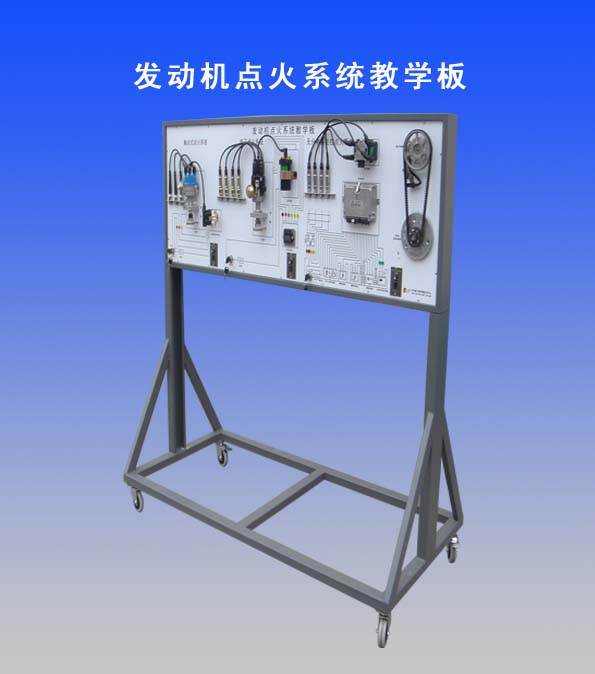

設備名稱：大眾點火示教板

技術指標要求：

產品簡介：

●型號：ZY-4112

●使用環境：溫度 -5℃~ 40℃；濕度≤80%

●汽車型號：大眾型

●工作電壓：220V

●頻率：50/60HZ

●功率：1.5KW

●示教板尺寸：1000*500*1600（長*寬*高）

系統組成:

采用原廠發動機點火系統系統控制部分組成，配有信號顯示檢測試驗臺,傳感器與執行器、故障設置區、彩色原理電路圖等。

功    能：

1、電機帶動，模擬發動機運轉。安裝在示教板上的觸點式點火系統、霍爾效應式系統、無分電器電子點火系統的火花塞產生點火，充分展示發動機點火系統的工作過程。

2、示教板上安裝有與部件相對應的檢測端子，可使用檢測儀器實時檢測工況，測量出電壓、阻值、電流、頻率等信號參數。

3、可按需要任意設置故障，并可對照原理圖現場檢測和診斷故障。可模擬實際運行情況，可設置多種常見故障。

4、無需蓄電池，用DC12V電源，減少充電的麻煩，電源有防短路功能。

5、面板采用彩色點火原理電路圖直觀易懂，堅固耐用，美觀大方。

結構與框架 ：

1本實驗臺控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。

2萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所有材料如方鋼、角鋼等采用國際標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化、不褪色。

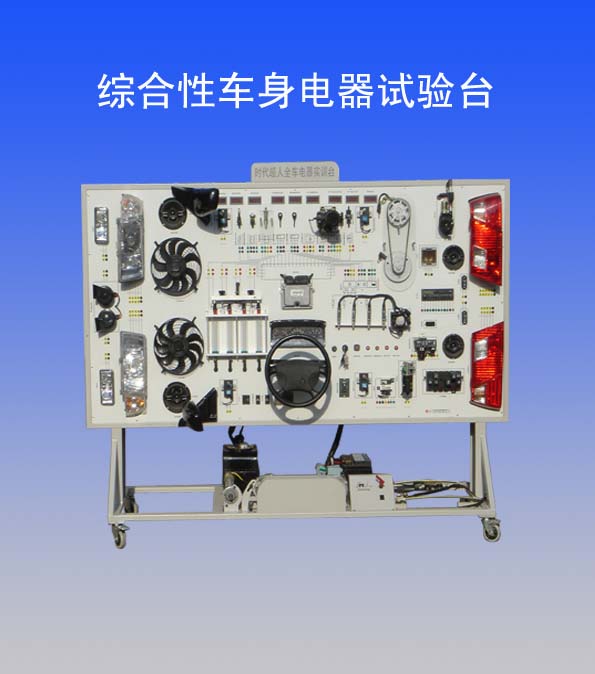

設備名稱：大眾時代超人2000型全車電路實驗臺

技術指標要求：

產品簡介：

●型號：ZY-4112

●使用環境：溫度 -5℃~ 40℃；濕度≤80%

●汽車型號：大眾時代超人2000型

●工作電壓：220V

●頻率：50/60HZ

●功率：1.5KW

●示教板尺寸：2200×800×1800（長*寬*高）

產品組成：

儀表總成、發動機控制單元、前組合大燈、后組合尾燈、雨刮電機、起動馬達、發動機、音響系統、點火線圈、點火開關、檢測端子、組合開關、搖窗電機、后視鏡、中央線路板、中控門鎖、防盜系統、曲軸信號盤及凸輪軸信號盤、進氣溫度傳感器、氧傳感器、發動機轉速傳感器、凸輪軸位置傳感器、空氣流量傳感器等、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書等等。

功能特點：

●本實驗臺適用于各層次汽車專業學員實操技能的培訓考核操縱，可真實演示全車電路的工作過程。可使學生了解發動機的基本構造及工作原理，通過實物認識個傳感器及執行器的位置及工作原理。

●完整真實的汽車零部件展示如：儀表總成、發動機控制單元、前組合大燈、后組合尾燈、雨刮電機、起動馬達、發動機、音響系統、點火線圈、點火開關、組合開關、搖窗電機、后視鏡、中央線路板、中控門鎖、防盜系統、曲軸信號盤及凸輪軸信號盤、進氣溫度傳感器、氧傳感器、發動機轉速傳感器、凸輪軸位置傳感器、空氣流量傳感器等。

●接通工作電源，操縱各種開關完成點火系統、起動系統、充電系統、燈光照明系統、電動門窗、儀表、音響工作，充分展示整車電器系統的工作過程。

●示教板上繪有完整的各系統電路圖，可直觀學習整車電器系統的工作原理。

●示教板上安裝有與部件一一對應的檢測端子，可使用檢測儀器實時檢測工況，測量出電壓、阻值、電流等信號參數。

檢測功能：

1配備原裝OBD-II診斷座電腦數據檢測端口，可通過連接專用或通用型解碼器，發動機電控系統進行ECU故障碼讀取、故障碼清除。

2設置發動機常見故障，進行各種系統故障模擬診斷與排除，充分調動學生的學習興趣與實操能力。

3 可設置系統登陸密碼：新建用戶和密碼設置與更改。

4可對發動機各電控系統主要傳感器進行信號模擬，并實時檢測因傳感器輸入信號的變化而導致的發動機狀態的改變。

結構與框架 ：

1本實驗臺控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。

2萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所有材料如方鋼、角鋼等采用國際標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化、不褪色。

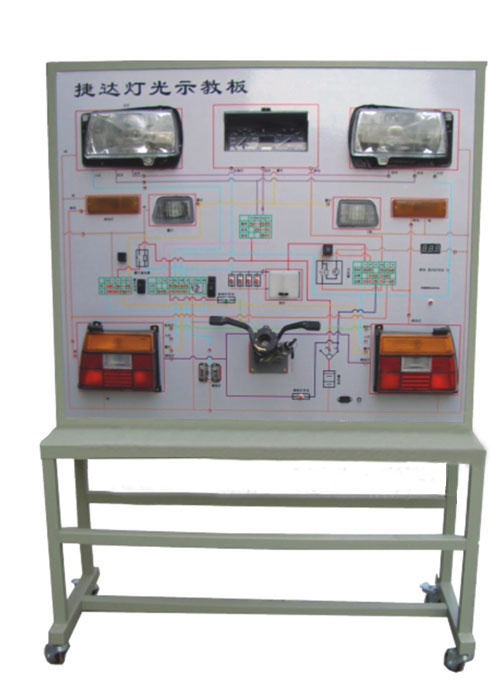

設備名稱：大眾捷達車系燈光系統

技術指標要求：

產品簡介：

●型號：ZY-4112

●使用環境：溫度 -5℃~ 40℃；濕度≤80%

●汽車型號：大眾捷達

●工作電壓：220V

●頻率：50/60HZ

●功率：350W

●示教板尺寸：1600×1100×200

一、基本要求：

要求配置全新大眾捷達車系燈光系統，燈光系統可以在臺架上拆裝，臺架設計精巧、拆裝便捷，學生進行部件安裝后可進行配線、功能實驗等。

二、系統組成要求：

點火開關、繼電器和保險絲盒總成、霧燈、前照燈、轉向燈、示寬燈、組合尾燈、牌照燈、閱讀燈、組合開關、大燈開關、霧燈開關、危險燈開關、閃光燈繼電器、倒車燈開關、剎車燈開關、開關電源、跳接線、移動臺架、彩色電路系統原理圖。

三、功能要求：

1、各種工況條件下正常運轉，也可以模擬汽車運行中儀表系統、照明系統、信號系統的各種操作和顯示；

2、面板上安裝了和原機電腦上數量相同端子、序號對應的檢測端子；

3、人工故障設置功能；

4、自接線式開放系統，便于學生在理解原理的基礎上完成燈光系統電路的自配線連接。

四、結構與框架 ：

1本實驗臺控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。

2萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所有材料如方鋼、角鋼等采用國際標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化、不褪色。

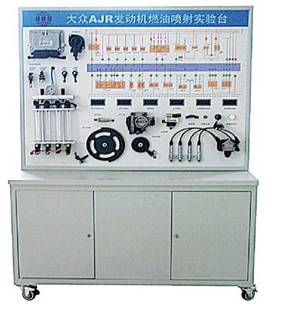

設備名稱：大眾電控發動機示教板

技術指標要求：

產品簡介：

●型號：ZY-4110

●使用環境：溫度 -5℃~ 40℃；濕度≤80%

●汽車型號：大眾AJR

●工作電壓：220V

●頻率：50/60HZ

●功率：350W

●示教板尺寸：1600×1100×200

●儲物柜規格：1600×500×700

產品組成：儀表總成、發動機控制單元、智能防盜鑰匙、點火線圈、電子油門、點火開關、端子、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書等等。

功能特點：

1、本實驗臺可使學生了解智能防盜系統的基本構造及工作原理，通過實物認識各開關及執行器的位置及工作原理。

2、真實可運行的發動機燃油噴射系統，充分展示燃油噴射系統的組成主要結構和工作過程。轉動曲軸位置信號輪，可演示電子燃油噴射方式。

3、學員可直觀對照電路圖和實物，認識和分析電子燃油噴射系統的工作原理。

4、示教板面板上安裝有檢測端子，可直接在面板上檢測電子燃油噴射系統電路元件電信號，如電阻、電壓、電流、頻率、波形信號等。

5、示教板面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼等自診斷功能。

6、示教板底座上配有 40cm左右的桌面，方便于放置資料、輕型檢測儀器等。

7、示教板配備有使用說明書及相關資料。

8、配有智能化故障設置和考核系統，可自由設定任意一處電路的線路斷路、對地短路、接觸不良等故障現象；可根據設備使用要求調整故障設置點的數量和類型；配有設備的故障設置、故障排除、參數設定、信息反饋、考核評分等功能。

結構與框架 ：

1本實驗臺控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。

2萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所有材料如方鋼、角鋼等采用國際標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化、不褪色。

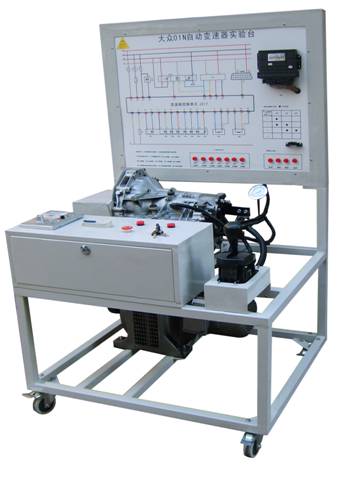

大眾01N自動變速箱實驗臺

系統組成

全新01N自動變速器總成；

變頻調速電機（含調速控制系統）；

故障智能模擬設置排除系統；

扭矩智能可調裝置（含扭矩調節器）；

液壓式制動負載調節裝置；

自動變速器控制電路顯示檢測板；

彩色鋁塑板雕刻電控系統原理圖；

 高保真?zhèn)鞲衅餍盘枴?zhí)行器指令屏蔽抗干擾系統（內置）；

可移動、可拆卸      機架（方鋼）；

雙排（電腦端及元件端）信號測試端子；

實驗臺系統采用整體噴塑，外表美觀，耐用，不褪色；整體安裝移動腳輪；

實訓臺使用說明書，

外形尺寸：（mm）

實驗臺大小：1200×850×1800

教學表達功能

1)        采用原廠自動變速器及原車自動變速器電腦，可完整直觀進行變速器結構教學；

2)        參數數碼顯示，數字顯示部分傳感器數值變化（輸入軸、輸出軸、油溫等）；

3)        電控系統各傳感器、執行器的工作關系采用發光管進行提示（例如轉速信號端的發光管可隨著轉速的改變而自動改變閃爍的頻率）；且可進行人為控制燈光顯示與否；

4)        擋位與換擋執行器工作可通過LED燈光顯示，并隨著不同檔位自動變換（如切換到D檔，則D檔的工作指示燈亮切同時D檔狀態時參與工作的執行機構指示燈亮），有助學員理解檔位與執行機構的工作關系；

5)        能觀察負荷改變和發動機換擋時刻的變化關系（負荷用旋鈕加以調節，并可直接對比不同負荷狀態下的換檔時刻）；

6)        執行機構機械動作、電磁閥工作狀態變換同步顯示；

7)        能夠實現強制降擋功能（升檔降檔與隨著負荷大小的變化而變化）；

8)        發動機轉速、輸入軸轉速、輸出軸轉速同步數碼顯示，且可換算傳動比，

9)        可顯示各檔位下對應的油路圖，可直接觀察各檔位下油路的運行狀態以及電磁閥工作狀態，

10)      執行機構機械動作、電磁閥工作狀態變換同步顯示；

11)     配有實驗臺教學實訓資料,與課本同步,實踐結合。

故障診斷功能

1)        采用數碼鍵盤設置與解除故障；可任意設置復合故障；可設置系統登陸密碼：新建用戶和密碼設置與更改。采用隱蔽化故障設置以方便對學員進行考核；

2)        原車診斷接口，能夠進行故障的自診斷或用通用或專用故障診斷儀讀取故障碼；

數據檢測功能

1)        檢測端子直接安裝在鋁塑板原理圖上，能在對照原理的基礎上進行電控系統各信號參數的檢測；

2)        能通過實驗檢測數據并繪制換擋時刻曲線（換檔圖）；

3)        采用不磨損數據檢測端子，可重復檢測信號參數，避免損壞原車器件。

4)        雙排信號測試端子設置，可檢測ECU端和元件端分別在無故障和有故障狀態下的參數對比情況。

5)  臺架上配備簡易電壓表，方便檢測電壓信號。

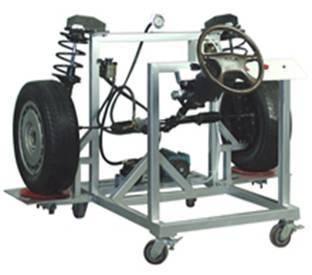

動力轉向系統實驗臺

系統組成

1) 原車助力轉向系統ECU；2) 助力轉向系統；3) 懸架減振系統；4)  電動機；5)   車輪定位測試系統；6)  可移動機架；7) 故障設置排除系統；5) 實訓臺使用說明書，

外形尺寸：（mm）

示教板尺寸：1200×500× 1800mm；

教學表達功能

1)  展現電控助力轉向系統的結構；

2)  展現懸架減振系統的構造；

3)  展現助力轉向系統與懸架減振系統的依存關系；

4) 配有轉角儀顯示轉向角度大小，演示前輪定位調整方法；

5)可分別模擬各車速下轉向機構的工作狀態；

6) 可通過數字鍵盤（或遙控）進行故障設置與排除；可設置系統登陸密碼：新建用戶和密碼設置與更改。采用隱蔽化故障設置以方便對學員進行考核；

7) 安裝檢測端子，無損重復檢測控制系統信號；

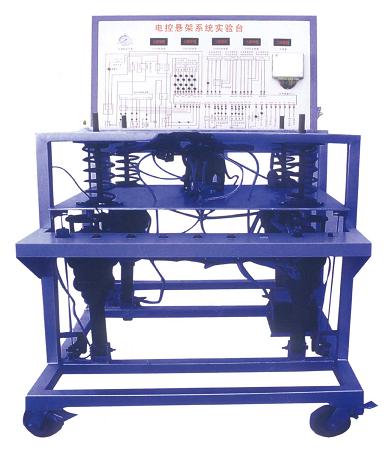

LS400電控懸架實訓臺

系統組成

1)原車原裝電腦、傳感器、執行器、減 震器等；

2) 彩色原理圖檢測面板；

3)  可移動支架；

4) 故障設置系統；

5) LED輔助教學系統；

6) 實驗臺采用整體噴塑，外表美觀，耐用，不褪色；整體安裝移動腳輪；

外形尺寸：（mm）

示教板尺寸：1200×500× 1800mm

教學表達功能

1)  指針式儀表檢測工作氣壓；

2)  數字儀表顯示各高度傳感器工作電壓；

3) 模擬路面情況、載荷變化情況、行駛狀況進行電腦自動調整；

4)  急加速時自動調節平衡；

5) PVC原理圖上安裝檢測端子，可重復無損檢測控制系統信號；

6)  LED發光管隨時監測各傳感器工作過程；

7) 可通過數字鍵盤（或遙控）進行故障設置與排除；可設置系統登陸密碼：新建用戶和密碼設置與更改。采用隱蔽化故障設置以方便對學員進行考核；

8)  小巧而隱蔽的故障模擬裝置、便于學生考試；

9)    實驗臺系統采用整體噴塑，外表美觀，耐用，不褪色；整體安裝移動腳輪；實驗臺使用220V照明電，操作簡便。

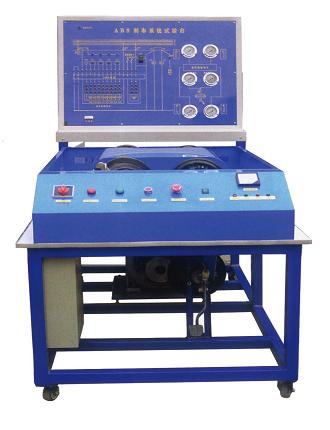

ABS防抱死實驗臺

系統組成

 ABS系統組件、低型L柜；（內設智能單片機控制系統）、可移動實驗臺機架；路面附著系數調節系統；ABS控制電路、油路顯示檢測板；彩色鋁塑板電控系統原理圖； 高保真?zhèn)鞲衅餍盘枴?zhí)行器指令屏蔽抗干擾系統（內置）；雙排（電腦端及元件端）信號測試端子；實驗臺系統采用整體噴塑，外表美觀，耐用，不褪色；整體安裝移動腳輪；

外形尺寸：（mm）

實驗臺大小：1500×1000×1800

教學表達功能

1)   采用原廠 ABS組件及其控制系統；

2)   ABS實際系統和模擬系統可任意切換；

3)   腳踏板動作同步顯示ABS液壓油路三種狀態顯示；

4)   手控選擇ABS液壓油路升壓、保壓、降壓三種狀態顯示；

5)    可變路面附著系數，汽車制動ABS功能顯示；

6)    參數數碼顯示（輪速）；

7)    電控系統各傳感器、執行器的工作關系采用發光管進行提示（如轉速信號端的發光管可隨著轉速的改變而自動改變閃爍的頻率）；且可進行人為控制燈光顯示與否；

8)    采用動態發光片展示ABS工作過程中升壓、保壓、降壓狀態下的液壓油路狀態；

9)   可對不同基礎的學員進行分層次循序漸進教學；

故障診斷功能

1)     采用單片機設置與排除故障；可任意設置復合故障；采用隱蔽化故障設置以方便對學員進行考核；

2)      可設置輪速傳感器疑難故障；（間隙故障）

3)       設置原車標準檢測端口（例如：OBD-Ⅱ）；可用通用或專用故障診斷儀檢測或設置ABS系統參數；

數據檢測功能

1)        采用不磨損檢測端子，電控系統各信號可重復無損益檢測；

2)        檢測端子直接安裝在鋁塑板原理圖上，能在對照原理的基礎上進行電控系統各信號參數的檢測；

3)        雙排信號測試端子設置，可檢測ECU端和元件端分別在無故障和有故障狀態下的參數對比情況；

4)     臺架上配備簡易電壓表，方便檢測電壓信號。

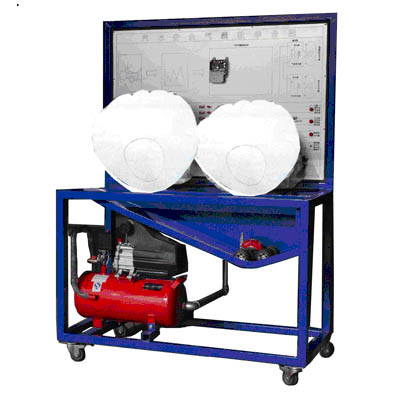

大眾安全氣囊實驗臺

系統組成

（1）、典型車系安全氣囊全套組件（2）、彩色電控原理圖（3）、可移動實驗臺架（4）、集中（或遙控）故障設置系統（5）實驗臺系統采用整體噴塑，外表美觀，耐用，不褪色；整體安裝移動腳輪；

外形尺寸：（mm）

1260×400× 1800 mm

教學表達功能

（1）、可循環演示氣囊的爆開過程；

（2）、可對傳感器相關數據進行檢測，

（3）、可設置故障，并可讀取故障碼和清除故障；

（4）、可清除氣囊炸開后的全部故障，便于下次重新啟動；

（5）、電控系統各傳感器、執行器的工作關系采用發光管進行提示且可進行人為控制燈光顯示與否；

（6）、采用不磨損檢測端子，電控系統各信號可重復無損益檢測；

（7）、安全氣囊完全在電腦控制下工作，若有故障存在則氣囊不起作用；

（8）、 具有診斷接口，可用電腦診斷儀進行故障診斷。

產品名稱：大眾電控發動機拆裝翻轉架

產品簡介：

●型號：ZY-E603TE-5

●外型尺寸：1100X700X1100(mm)

●使用環境： -5℃~ 40℃；濕度≤80%

●發動機類型：大眾電控發動機

●發動機型號：AJR

●排量： 1.8L

●重量：100± 10kg。

產品組成：

完整原廠發動機總成及附件、翻轉架、減速電機、接油盤、移動式滾輪臺架組成

結構與框架 ：

1、采用減速旋轉系統，使機體翻轉靈活輕便，且能翻轉360°

2、所有材料如方鋼、角鋼等采用國際標準材料，支撐可靠，并布有減震元件

3、為確保安全可靠，重心設計低

4、為便于拆裝時存放機油或發動機零部件，在臺架底部應設有大的油盤可做到工具、零件、機油不落地。

5、適用于各級別的培訓與考核；

8、為使整機便于移動，采用萬向腳輪裝置，裝有增大力矩打減速裝置，并有自鎖功能，可手動將固定在臺架上的物體‘發動機在拆裝過程中可實現翻轉，并可在任何角度停留，使拆裝得心應手。

9、臺架用高溫噴塑處理，持久耐用。

10、配備授課教師使用說明書，方便教學，可用于培養學生對發動機的拆裝順序，裝配要求，及拆裝中的注意事項，以求達到學生能夠通過拆裝以熟悉發動機的組成，發動機零件的安裝位置，發動機傳感器的位置的目的。

11、配備維修手冊、合格證、保修卡。

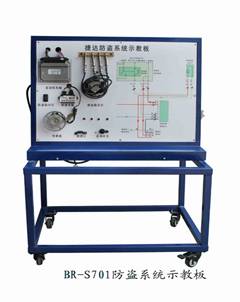

防盜與智能鎖匙實訓臺

設備名稱：大眾捷達防盜與智能鎖匙實訓臺

技術指標要求：

產品簡介：

●型號：ZY-4112

●使用環境：溫度 -5℃~ 40℃；濕度≤80%

●汽車型號：大眾捷達

●工作電壓：220V

●頻率：50/60HZ

●功率：350W

●示教板尺寸：1600×1100×200

一、結構組成要求：

發動機控制單元、儀表、防盜單元、點火線圈、電子點火控制模快、高壓線、火花塞4個、曲軸位置傳感器及信號輪、輪軸位置傳感器及信號輪、正時皮帶、代替噴油嘴4個發光二極管、診斷座、點火開關、智能化故障設置模塊、移動底座、60AH以上免維護蓄電池、智能鎖匙1套、1臺優利德UT2025B系列雙通道數字示波器、帶動信號輪轉動的電機。（注：未標數量的產品均為一套）

二、功能要求：

1、配有合法鑰匙和非法鑰匙起動設備，合法鑰匙可使發動機電控系統產生噴油器噴油、火花塞點火、油泵工作，非法鑰匙點火則鎖住發動機電控系統；

2、示教板上繪有彩色電路圖，噴繪圖由有機機玻璃保護，四周由鋁材鑲邊；

3、示教板上安裝有檢測端子，可直接在面板上檢測汽車防盜系統各單元電路的電信號；

4、示教板上安裝有診斷座，可連接專用汽車解碼器，對發動機控制單元、防盜控制單元進行讀取格障碼、清除故障碼、讀取數據流；

5、示教板采用鋼性焊接，表面烤漆，帶自動鎖腳輪；

6、示教板配備有使用說明書，設備電路原理圖及相關說明書；

7、帶有智能化故障設置接口；

8、配備相應教學使用手冊和實驗實訓指導書。

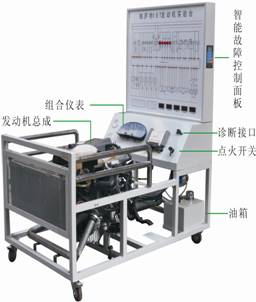

產品名稱：大眾帕薩特1.8T發動機實訓臺

產品簡介：

●型號：ZY-F8231-18

●尺寸：1500×1000×1800

●使用環境： -5℃~ 40℃；濕度≤80%

●發動機類型：電控1.8T發動機

●發動機型號：1.8T

●排量： 1.8L

●機油等級：API（美國石油學會）標準SG級

●蓄電池：免維護蓄電池

●萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所有材料如方管、角鋼等采用國際標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化、不褪色。

●控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書

產品組成：

發動機總成和發動機控制單元、原車線束、儀表總成、冷卻液溫度傳感器、進氣溫度傳感器、節氣門控制總成、進氣壓力傳感器、氧傳感器、點火開關、整套散熱機構、汽油箱和汽油泵總成、蓄電池、電源總開關、五個數字電壓表、真空壓力表及燃油壓力表、帶有完整彩色電路原理圖面板、外接式檢測端子，智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書。

功能特點

●本實驗臺可使學生了解發動機的基本構造及工作原理，通過實物認識個傳感器及執行器的位置及工作原理。

●通過顯而易見的電腦檢測端子，配合萬用表檢測如節氣門位置傳感器、進氣溫度傳感器、水溫傳感器、爆震傳感器、氧傳感器等各傳感器和執行器的電壓及電阻值。

●設置發動機常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力

●顯示功能

●可通過原廠組合儀表、可以看到發動機的轉速，及其他指示燈的工作情況，實時顯示發動機的狀態、靜態信號參數

●通過壓力表顯示燃油、真空表顯示進氣空氣壓力的實際數據；還可以看到進氣真空度隨負載而變化的情況

●LED電壓表實時顯示傳感器變化，噴油器脈沖LED燈顯示，有噴油脈寬表（實時信號）

檢測功能：

配備電腦數據檢測端口，可通過連接專用或通用型解碼器，發動機電控系統進行ECU故障碼讀取、故障碼清除。

功能可配：網絡型智能化故障診斷和考核平臺接口，與網絡型智能化故障診斷和考核平臺對接后實現以下功能：

1、可編輯試題及答案、試題存盤、導入試題。每道試題包括的信息：試題序號、試題描述、答案、是否要求答案限時、限時時間、答案輸入次數限制。

2、可對班級每個學生的考核成績進行統計，形成班級成績報表（學生姓名、報考界別、考試成績）。

3、可對發動機各電控系統主要傳感器進行信號模擬，并實時檢測因傳感器輸入信號的變化而導致的發動機狀態的改變。

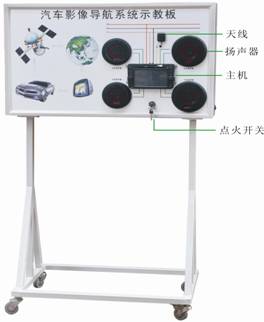

GPS實訓臺

設備名稱：大眾速騰GPS實訓臺架
