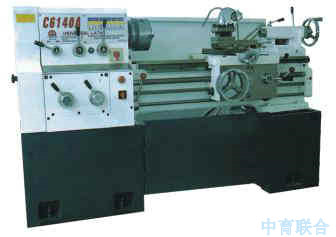

CA6140普通車床
一、概述:本系列車床用途廣泛，主要用于各種回轉體零件的外圓、內孔、端面、錐度、切槽及公制螺紋、模數螺紋、徑節螺紋等的車削加工，此外還可以用來進行鉆孔、鉸孔、套料、擴孔、滾花、拉油槽等加工。適合于使用硬質合金刀具對各種黑色金屬和有色金屬進行強力高速切削。加工精度高（可達IT7級）、操縱方便、造型美觀大方。根據中心據不同分500mm、750mm、1000mm、1250mm。
二、主要規格及參數
車 床 型 號
CA6140
主機規格
中心高
202mm
床身上最大回轉直徑
400mm
最大工件長度
1000mm
刀架最大行程（縱向）
900mm
刀架上最大工件回轉直徑
240mm
棒料直徑
45mm
主 軸
通孔直徑
46mm
錐孔
MT6
轉速50Hz（60Hz）
25～1600r/min (30～2000r/min)正反各12種
刀 架
刀架橫向最大行程
小刀架最大行程
140mm
縱向刻度值
0.5mm/格 100mm/r
橫刀架刻度值
0.05mm/格 4mm/r
小刀架刻度值
0.05mm/格 3mm/r
刀架回轉角度范圍
１／格
主軸中心線至刀具支承面距離
27mm
刀桿截面尺寸（高*寬）
25mm*20mm
縱向進給量
0.04～2.16 mm/r 138種
橫向進給量
0.02～1.08 mm/r 138種
主軸中心線到方刀架側面最大距離
205 mm
尾 座
頂尖套內孔錐度
MT4
頂尖套最大移動量
130mm
橫向最大移動量
±10mm
螺 紋
公制
0.45～20mm/r 30種
英制
80～ n/1" 35種
模數
0.25～10mm 25種
徑節
160～DP 30種
電 機
主電機
YD132M-8/4 B5 TH 3/4.5 KW
主電機轉速50HZ（60HZ）
750/1500 r/min (900/1800 r/min)
冷卻泵電機
AYB-20TH 0.115 KW
外形尺寸 長*寬*高
中心距
500mm
1700mm*900mm*1250mm
750mm
1950mm*900mm*1250mm
2150mm*900mm*1250mm
1250mm
2350mm*900mm*1250mm
凈 重
1250kg
1350kg
1450kg
1550kg
皮帶
主傳動三角皮帶型號規格
A -1950 mm
