△ 中央空調實驗設備
中央空調實驗室設備是將中央空調微型化,同時保持整個中央空調系統的完整性和合理性。本實驗臺能單獨演示中央空調的夏天制冷、冬天制熱循環,控制系統由總控制臺采用數控電路控制。用溫度顯示器分別檢測蒸發器、冷凝器、冷卻塔、模擬鍋爐的進口溫度,便于學員觀察了解各物理參數的變化情況和系統的工作狀況,實驗臺增加了一些輔助結構,使其能人為炮制造各種在實際中可能產生的系統故障,方便學員了解故障的產生及排除方法。
(一)總控臺主要組成:電源總開關、電壓表、電流表、壓力表、溫度控制器、溫度顯示器、工作指示燈、故障演示開關等。
(二)制冷系統主要組成:壓縮機、蒸發器(透明蓋)、冷凝器(透明蓋)、毛細管、過濾器、膨脹閥、視液鏡、儲液器、噴淋式冷卻培、冷卻一級泵、冷卻二級泵、制冷一級泵、制冷二級泵等。
(三)制熱系統主要組成:電熱式模式鍋爐、制熱溫度調節器、制熱水泵等。
(四)制冷、制熱系統循環示教板:分別用彩色燈光演示真循環過程。
(五)中央空調制冷、制熱循環輸送管路用最新型彩色鋁塑管以及銅件連接,并標有明顯的走向標志。輸送管路經電磁閥、風機盤管輸送給模擬房間或模擬風管、根據所需調節風速開關或風量。
中央空調系列產品：
Ⅰ型:半集中式(以模擬房間演示)
Ⅱ型:集中式(以模擬風管演示)
Ⅲ
型:綜合式(模擬房間、模擬風管演示)
上述三種類型均可帶電腦串行接口,組成智能化測試裝置,系統的控制軟件采用全漢化菜單式操作。測溫器是高精度的熱電鍋,自A/D摸數轉換器轉換成數字信號,經Rs232電腦接口輸出,在電腦安置相關程序之后,屏上清楚記錄、采樣、通過打印機輸出進行理論分析。
智能化控制系統,測溫器為熱電阻、空調系統工何狀況是跟智能化電氣控制系統的指令而進行的,也能采用人工測度方法獨立地進行實驗全過程。

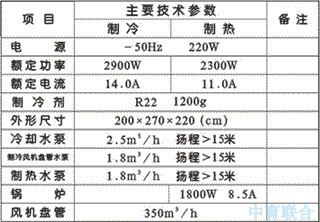

中央空調實驗設備主要技術參數：
| | | | | |
|
| |
