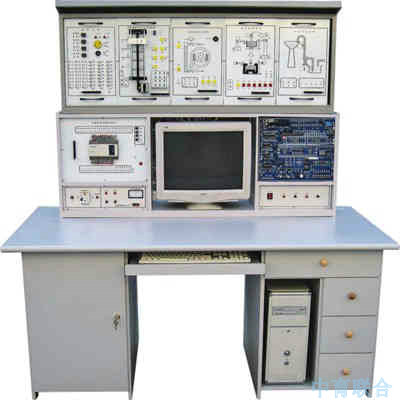

ZY-PLC3可編程控制、微機接口及微機應用綜合實驗臺
產品說明：一、概述
本實驗臺是在“ZY-PLC3可編程控制器實驗系統”的基礎上增加微機接口及微機應用實驗系統,通過兩方面結合做到一機多用、資源共享、便于管理。PLC可編程控制器性能、特點、適用范圍見本目錄
頁。微機接口及微機應用適用于86系列微機原理課程，綜合了各學校講課及實驗老師意見，增添了系統的開放能力和靈活性。為提高學生獨立思維和動手能力，對計算機硬件要求較高的專業,提供了開放的實驗平臺并新增加了微機控制實驗,使這門課程的實驗更加深入完整。為適合基礎教學的需要,增添了數字電路實驗線路。這一嶄新的系統實現了專業基礎課（數字電路）、專業課（微機原理）、課程設計和畢業設計（微機應用）的三合一,真正做到了一機多用。大大節省實驗室,節省管理人員,節省資金。配合本設備,我們特為教師提供了微機原理課、微機應用課的教師指導書,書中對這部分實驗都寫有實驗目的,實驗電路以及匯編語言和C語言的參考程序清單（提供程序軟盤）,供教師參考,減輕了教師備課和輔導實驗的工作量。全套裝置設計合理,功能強大,操作簡單方便。
價格:19800元/臺(電腦學校自備)
二、系統構成
1、PLC可編程控制器演示裝置
演示裝置上對PLC的輸入輸出均采用24V電源,5V電源供執行機構中的外圍使用,目前每套演示裝置主要由十六塊演示板組成，它們的型號分別為：
PLC001 交通信號燈PLC自動控制
PLC002 攪拌器的PLC自動控制
PLC003 LED數碼管顯示PLC自動控制
PLC004 四層電梯的PLC自動控制
PLC005 加工中心刀具庫選擇控制
PLC006 藝術彩燈造型的PLC控制
PLC007 電機的自動控制
PLC008 步進電機的PLC控制
PLC009 模擬電視發射塔
PLC010 自動送料裝車系統
PLC011 自動售貨機
PLC012 自動成型系統
PLC013 水塔自動供水系統
PLC014 郵件自動分揀系統
PLC015 自動洗衣機系統
PLC016 電鍍系統
PLC可編程控制器實驗臺（包括PLC主機及配套設備）
◆交流電源輸入區
◆PLC主機
◆LED發光管、指示燈
◆輸出負載指示
◆輸入模擬開關（按鈕和開關）
◆LED數碼管 、蜂鳴器
◆支流穩壓電源5V1A，24V2A
◆PLC輸入 、輸出端口
◆直流電機、繼電器
2、實驗操作桌
3、微機接口及應用部分
（1）微機接口部分：一塊PC總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等。
（2）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路
（3）輔助電路：40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鐘（1MHZ、2MHZ）、方波信號。
三、實驗內容
1、PLC可編程控制器實驗系統
1)與、或、非邏輯功能實驗
2)定時器、計數器功能實驗
3)跳轉、分支功能實驗
4)移位寄存器實驗
5)數據處理功能實驗
6)微分、位操作實驗
7)交通信號燈PLC自動控制實驗
8)攪拌器的PLC自動控制實驗
9)LED數碼官顯示PLC自動控制實驗
10)四層電梯的PLC自動控制實驗
11)加工中心刀具庫選擇控制實驗
12)藝術彩燈造型的PLC控制實驗
13）電機的自動控制實驗
14）步進電機的PLC控制實驗
15）模擬電視發射塔實驗
16)自動送料裝車系統控制實驗
17)自動售貨機實驗
18)自動成型實驗
19)水塔自動供水控制系統實驗
20)郵件自動分揀實驗
21)自動洗衣機控制系統模擬實驗
22）電鍍過程控制實驗
2、微機接口及微機應用
A、微機接口實驗（微機原理課）
1、I/O地址譯碼實驗
2、簡單并行接口實驗
3、可編程并行口實驗（一）（二）
4、串行通訊實驗（8251、8250）
5、A/D、D/A轉換
6、可編程定時器/計數器實驗
7、七段數碼顯示實驗
8、中斷實驗和DMA通訊實驗
B、趣味性實驗及控制實驗（微機應用課）
1、競賽搶答器實驗
2、數字錄音機實驗
3、電子琴實驗
4、交通燈控制實驗
5、繼電器控制實驗
6、步進電機控制實驗
7、七段數碼顯示實驗
8、集成電路測試實驗
9、8279鍵盤、顯示控制實驗
C、TTL集成電路實驗（數字電路課）
1、與、或、非門等門電路實驗
2、組合邏輯電路實驗（半加器、全加器等）
3、觸發器實驗（RS、D、JK等）
4、集成計數器及寄存器
5、譯碼器和數據選擇器等
6、單穩態觸發器等波形實驗
|
