簡介：本設備針對化學實驗過程中會產生不同程度的有害氣體，且瞬間濃度高的現象，采用桌面通風系統及時排出有害氣體；通風管道的風機設置充分考慮降噪要求，噪音處理到符合國家標準允許范圍；采用無極調速技術對風機進行調速，使風量、風速可調；并采用水池、臺面一體化結構，即增加了學生實驗空間，又增加了防潮、防腐能力。設備整體設計科學，將電器、通風、給排水、實驗臺有機地結合在一起，即方便教師演示又方便學生實驗操作，教師可根據教學需要控制輸送學生用交直流電源和220V交流電源，具有過載保護、短路保護和漏電保護功能，確保實驗安全。
一、電源控制系統
1、教師對全室所有用電設施實驗行集中控制，確保實驗安全；
2、教師控制無極調速電機，調節全室風量風速；
3、教師和學生均有220V交流電源和交直流低壓電源使用；直流穩壓輸出；2V-24V連續可調、額定電流為2A；教師自用220V交流輸出；配有多功能電源插座備用220V交流電、負載電流為8A；直流高壓輸出：250V、300二檔，分四組控制學生用電（220V用電及低壓電源），帶過載保護、漏電保護、短路保護功能，教師能按需向各學生桌輸送交直流低壓電源2-24V及交流220V電源。
二、通風系統

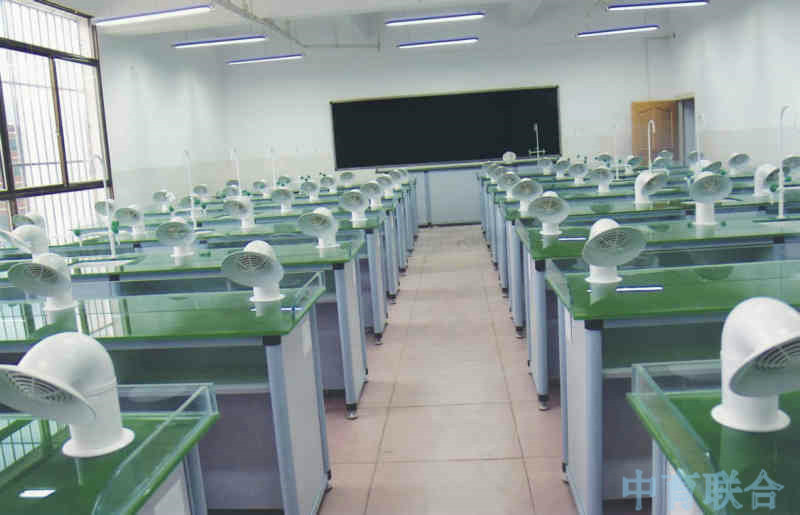

1、吸風罩；采用桌式通風系統，喇叭形吸風罩可自由伸縮、旋轉，可瞬間排出有害氣體，風量均勻，排毒凈化空氣效果良好；（可選配隱蔽式吸風罩）
2、風機與電機：風機采用化工專用工程塑料制作，離心式風機配5.5KW無極調速電機，轉速0-1450r/min，風量0-1270m3/h，毒氣排污率在97%以上，在最大風速下可實現每小時換氣20次以上。
3、風管消音器：選用化工專用工程塑料制作，整體布置成自然彎曲狀，風速流暢、通風效果良好；每一學生座下及風機進口處配有消音裝置，確保噪音控制在55db以下。
三、給排水系統
三聯水嘴采用銅芯、PP外殼、堅固耐用；PP式整體水封式水槽。或采用銅質鍍鉻三聯水嘴和陶瓷水封式水槽。
化學通風實驗室配置清單
|
編號 |
名稱 |
規格 |
40
座 |
48
座 |
56
座 |
64
座 |
備注 |
|
1 |
教師演示臺 |
2800X700X850 |
1 |
1 |
1 |
1 |
|
|
2 |
學生實驗桌 |
2800X600X780 |
10 |
12 |
14 |
16 |
|
|
3 |
教師椅 |
|
1 |
1 |
1 |
1 |
|
|
4 |
學生凳 |
|
40 |
48 |
56 |
64 |
|
|
5 |
電源總控臺 |
|
1 |
1 |
1 |
1 |
|
|
6 |
學生低壓電源 |
|
20 |
24 |
28 |
32 |
|
|
7 |
三聯水嘴 |
|
11 |
13 |
15 |
17 |
|
|
8 |
化驗水池 |
|
11 |
12 |
15 |
17 |
|
|
9 |
實驗桌面通風裝置 |
|
40 |
48 |
56 |
64 |
|
|
10 |
實驗室電纜 |
|
1 |
1 |
1 |
1 |
|
|
11 |
實驗室進排水 |
|
1 |
1 |
1 |
1 |
|
|
12 |
實驗室主風機 |
|
1 |
1 |
1 |
1 |
|
|
13 |
實驗室電機 |
|
1 |
1 |
1 |
1 |
|
|
14 |
主消聲器 |
|
1 |
1 |
1 |
1 |
|
|
15 |
室內外主管道 |
|
1 |
1 |
1 |
1 |
|
|
16 |
地下支管道 |
|
1 |
1 |
1 |
1 |
|
|
17 |
軟接 |
|
1 |
1 |
1 |
1 |
|
|
18 |
實驗桌消聲器及分配閥 |
|
40 |
48 |
56 |
64 |
|
|
19 |
系統配件 |
|
1 |
1 |
1 |
1
|
|
|
